振動発電＆蓄電用実験系の準備 No.13

［11］THRIVE K7520BP2 振動発電素子 (大)

　　　-両面・大電流タイプ-（6）

            振動発電に伴う紫色LED発光強度の時間変化

 前ページ（5）では，K7520BP2 振動発電素子を，表裏両側に対称に±7mm振動させた振動発電に関して，発光条件の厳しい紫色LED（Opto Supply社: OSV5YL5111A，順方向電圧３.４Ｖ，２０ｍＡ）を用いた検討を行った。K7520BP2 振動発電素子を用いた振動発電の最大電力を考えれば，紫色LED（OSV5YL5111A）を光らすことができたとしても，微かに光るだけ，と想像していたのだが，意外に明るく発光した。

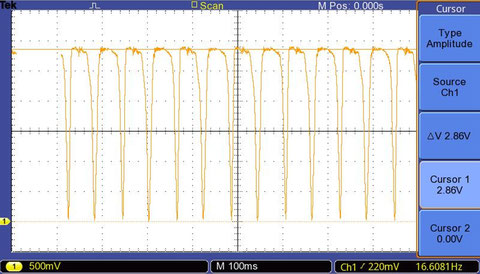

オシロトレースから紫色LED発光時の電圧を，1Hz, 5Hz, および10Hzで比較したところ，それぞれ，2.78Ｖ, 2.86V,および2.86Vであった。紫色LED（OSV5YL5111A）の順方向電圧は3.4Vなので，定格の明るさで光ってはいないとは思われるが，肉眼で見る限りでは意外に明るく発光することをYoutube動画で示した。

↑↑↑↑↑↑

（明るさを定量的に議論できるように準備しないとダメですね。）

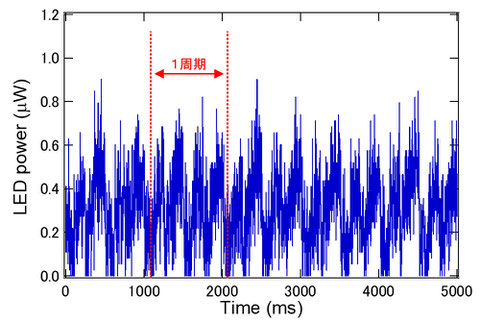

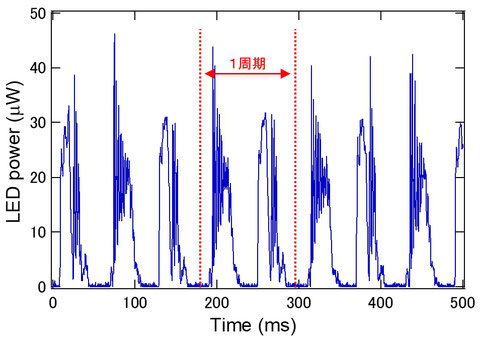

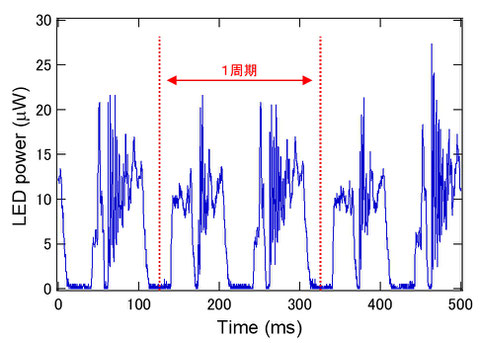

ということで，今回は 振動発電に伴う紫色LED発光強度(放射強度)の時間変化についての検討を行った。

手始めに，紫色LEDの発光強度をフォトダイオードヘッドのパワーメータで計測して（受光面積が広いのでLEDの光束を拾うには好都合だったが...），パワーメータからのアナログ電圧出力をオシロスコープで観測しようとした。しかし，予想しはしていたものの，パワーメータのノイズを少なくしようとすればレスポンスというか時定数というか，ある時間帯のアベレージされた値が出力されてくると思われ，1秒前後の周期の現象を見るのがやっとだった。これではとても，1Hz, 5Hz, および10HzのLED発光の時間変化はみることはできなかった。

それで，フォトダイオードユニット（浜松ホトニクス，C6386-01)を用いた計測を行った。光ファイバータイプで使いやすくはあるが，受光開口径が2mmΦなのでLEDからの光をすべて拾うのは無理で，半定量的というか，相対的な比較にはなってしまう。

以下の図13-1に分光感度特性（Range H）を示した。センサーヘッドのフォトダーオードが可視光用のもので紫外部に感度を有さず（可視用も紫外用も同じシリコンフォトダイオードだが窓材が紫外光不透過），紫色LED発光（405nm）では，ガクンと感度が落ちてしまう（先の赤色LEDならOK,　そちらに対しての測定は次のＮｏ．１４に記載する予定）。かろうじて測定できたが，データはかなりノイジーになってしまった。
