振動発電＆蓄電用実験系の準備 No.4

［7］圧電効果による振動発電：  開放電圧の観測

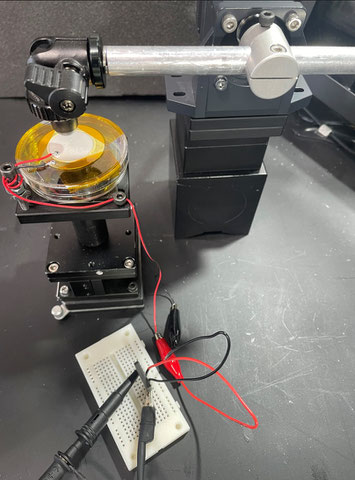

圧電板をプラスチックシャーレにテープで固定して(図4-2)，手動Zステージに粘着性のポリウレタンゲル（耐震マット）で設置し(図4-1)，その圧電効果による開放電圧をオシロスコープで観測した。圧電効果による開放電圧は，圧電板とステッピングモータ駆動のアーム先端との間のギャップに敏感であるので，ラボジャッキ等では調整が難しく，マイクロメータにより垂直方向の位置が微調整できる手動Zステージ（図4-3）を用いた。ステッピングモーターへのアームの取り付け（図4-4）は，パイジョンジョイント（三好キカイ）PG225（図4-5）を加工（ステッピングモーター軸径に合うような穴あけ加工，固定用のＭ６ねじ穴加工）したジョイントを用いた。先端をM6ねじ加工して小型雲台を取り付けた12Φmm径のアルミ丸棒を，ジョイントでステッピングモーター軸に取り付けた。市販のM6オネジ付きのSUS製ポールだと，ステッピングモーターによる振動数を上げていくとポールの重さで脱調が起こったため，より軽量のアルミ製のポールを作成して振動数の上限を向上させた。アームヘッドの小型自由雲台のネジに，樹脂製のカバー（図4-6)を被せたM6ナットを取り付けることで，圧電板の銀電極の損傷を防いだ。

マイクロメータ付きの手動Zステージ，は，国内販売品を購入すると結構な値段がしてしまう。

しかし，海外通販サイト，例えばAlibaba 系のAliexpressだと，１/5ぐらいの値段で購入することもできる。

 例えば，現時点でWebにあるものだと，

Z軸モバイル光学変位微調整プラットフォーム高さ調節可能なリフト段スライドテーブル60 × 60ミリメート

同様なものがいくつか出品されているようだ。実際に使ってみて，国内品と品質的にさほど違いはないと思う。

海外通販サイト，確かに稀にトラブルが起きる時もあり（日本語では交渉はできない），また，商品の説明やアフターサービスもないが，自分の目で確認して選んで，自己責任で利用することができれば，1/5～1/10ぐらいの経費で，研究開発用途物品を揃えることができてしまう。取説もないし，いわゆる，玄人志向？と思って利用すれば納得ができる。

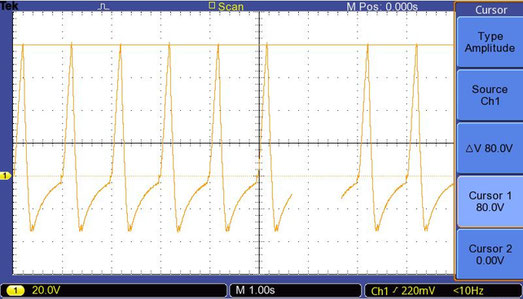

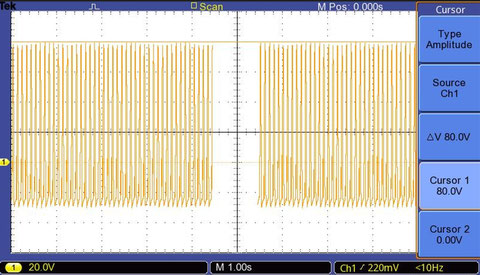

まず，ブリッジダイオードなしで，圧電板を1 Hzの振動数で振動させた場合の，オシロスコープで観測した開放電圧（負荷のない状態での電圧）波形を図4-7および図４－８に示した。Zステージのマイクロメータで圧電板とアームヘッド間の距離を調整することで，正側の開放電圧を80Vになるようにしている。Zステージのマイクロメータで，開放電圧を連続的に微調整することが可能だった。

オシロスコープでの測定においては，10xプローブを用いて，信号振幅を10分の1に低減した。無負荷での圧電（ピエゾ）素子の開放電圧は，瞬間的に数十～数百Vとなる場合も考えらるので，測定装置の損傷には注意が必要となる。

開放電圧の波形が，アームで押したとき（プラス側）と引いたとき（マイナス側）とで非対称となっているが，これは，今回用いた圧電板の構造がunimorph（圧電セラミックス層が基板の片側にだけ形成された圧電素子）型であることが影響していると思われる（bimorph 型では，両側に圧電セラミックスが形成されている）。また，その非対称な信号の形状は，1Hzの場合と10Hzの場合とで異なっていた。

今回試作した振動発電実験用の駆動系では，数時間以上安定して80Vレベルの開放電圧を発生することが可能だった。Zステージのマイクロメータで圧電板とアームヘッド間の距離を狭めることで，100V以上の発電も行えたが，長時間の駆動では，ステッピングモーターの脱調によって開放電圧の低下が起こることがあった。100V以上の発電条件においては，プラスチックシャーレ上の圧電板を歪ませるための力が，今回用いたステッピングモータのトルクを超えたためであると思われる。

図4-7　1 Hzでの圧電板の開放電圧（負荷のない状態での電圧）波形

図4-8　10 Hzでの圧電板の開放電圧（負荷のない状態での電圧）波形

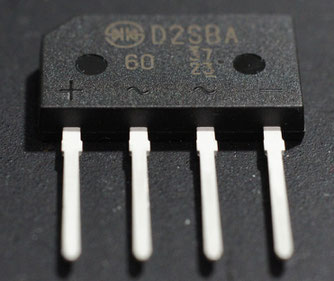

図4-９には，ブリッジダイオードを加えた振動発電系のセットアップを示した。ブリッジダイオードとしては，図4-10に示した新電元株式会社の2SBA60-7000を用いた（データシート）。

図4-11　1 Hzでの圧電板の開放電圧（負荷のない状態での電圧）のブリッジダイオードによる整流波形

上記は放電圧（負荷のない状態での電圧）であるので，種々の抵抗を負荷として入れた場合の電流ー電圧曲線および電力ー電圧曲線を測定して図4-12および図4-13に示した。廉価な丸形の圧電素子においても，数十μＡの電流と0.4ｍＷ程度の電力を得られることが示された。この圧電素子でも，次の”［８］圧電効果による振動発電：  振動発電によるLED発光”に示すように，LEDをかなり明るく光らせることができる。

THRIVE (スライブ)　K7520BP2KINEZ 振動発電素子(大)-両面・大電流タイプ-は，仕様では出力電流: 600μAとかなり高い電流値であるので，約10倍以上の発電電流および電力が想定される。

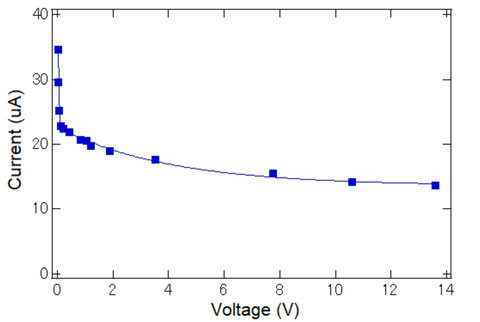

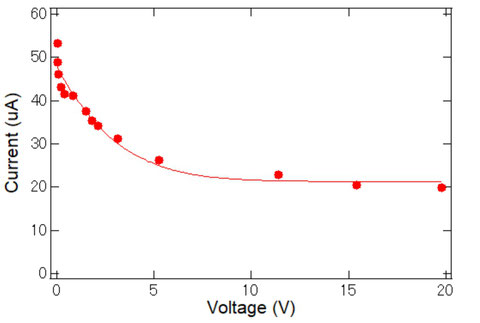

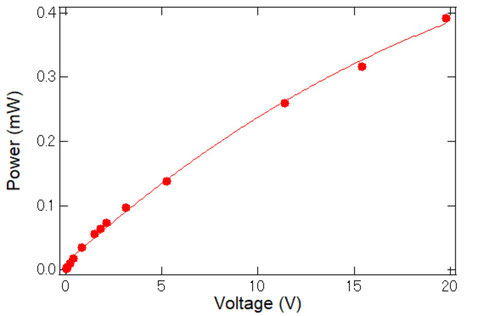

図4-14　開放電圧を80Vとしたときの負荷変化による電流ー電圧曲線および電力ー電圧曲線

図4-15　開放電圧を40Vとしたときの負荷変化による電流ー電圧曲線および電力ー電圧曲線
